2nm会成为芯片制造转折点吗 掀起半导体完美风暴。全球半导体行业正迎来关键转折点。台积电、三星电子和英特尔围绕2纳米工艺节点的竞争已进入白热化阶段启天配资，这一新兴技术有望成为自7纳米以来最具革命性的工艺突破。
台积电的2nm制程（N2）预计于2025年下半年量产，与3nm制程相比，性能提升10%-15%，功耗降低25%-30%，晶体管密度增加15%。这使得芯片能够为AI训练和推理任务提供更强大的算力支持。
启天配资
台积电2nm制程是公司历史上重要的技术转折点，首次采用全环绕栅极（GAA）纳米片晶体管，取代了沿用多年的FinFET技术。GAAFET技术通过四面环绕的栅极结构实现更精确的电流控制，在相同面积内提供更高的驱动电流和更低的漏电流。这种结构允许最大限度地对通道进行静电控制，从而在不影响性能或功率的情况下最小化晶体管尺寸。
背面供电网络技术也是2nm节点的关键创新。该技术将电源传输线路移至芯片背面，释放正面空间用于信号走线，显著提升芯片的布线密度和整体性能。台积电计划在其A16工艺中采用类似的Super Power Rail技术。
尽管2nm制程尚未全面量产，市场争夺战已经白热化。目前已有15家客户投入台积电2nm节点设计，其中约10家来自高效能运算领域。苹果作为台积电的长期合作伙伴，已提前锁定台积电2026年2nm产能的一半以上，计划用于iPhone 18系列处理器、MacBook Pro的M6芯片以及下一代Vision Pro R2芯片。英伟达和AMD也积极布局2nm制程，分别计划在其Rubin Ultra平台和Instinct MI450加速卡中应用该制程。Google、Amazon和Microsoft也在开发自研AI ASIC，并锁定台积电的2nm制程。

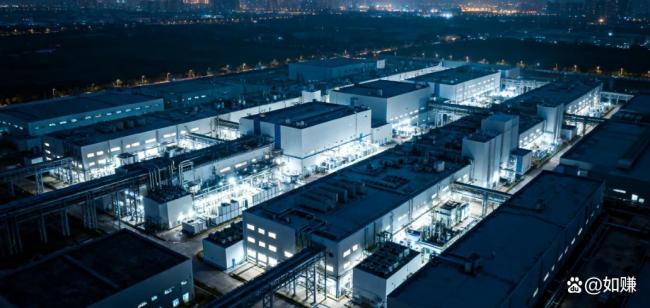

领先技术的成本高昂。台积电2nm制程的晶圆定价高达每片3万美元（约21.6万元人民币），较当前的3纳米工艺售价高出约50%至66%。台积电计划在未来34个月内完成试产，2026年实现4座工厂月产能达6万片。初期2纳米工艺良率约为60%-65%，其中SRAM存储单元良率更高，超过90%。台积电正在加速新竹宝山和台中中科园区扩建2纳米产线，目标是在量产前将良率提升至75%。
台积电的技术路线图展现了清晰的发展路径。在N2之后，N2P制程将于2026年推出，进一步优化性能和功耗表现。更令人期待的是，台积电计划在2026年量产A16节点（1.6nm），结合超级电轨架构（背面供电技术）。与N2P相比，A16在相同电压和设计条件下可实现8%-10%的性能提升；在相同频率和晶体管数量下，功耗则能降低15%-20%。A16工艺特别适合用于信号路由复杂且供电网络密集的高性能计算产品，预计于2026年下半年开始量产。
随着AI算力需求持续增长启天配资，台积电的2nm及更先进制程已成为全球科技巨头必争之地。到2030年，全球半导体市场规模预计将达到1万亿美元，其中晶圆代工产值将达2500亿美元。台积电的2nm技术不仅是制造工艺的飞跃，更是推动整个数字文明向前发展的关键力量。2nm会成为芯片制造转折点吗 掀起半导体完美风暴。
